開來商學(xué)院
聯(lián)系我們
地址：上海市閔行區(qū)浦江鎮(zhèn)聯(lián)川路258號(hào)8號(hào)樓
全國免費(fèi)咨詢電話
開來：400-133-9198
SECOV(濕克威)：400-133-9198
電子郵箱：2163631060@qq.com
首頁開來商學(xué)院防水知識(shí)
防水知識(shí)
卷材+涂料就是復(fù)合防水層了嗎？
復(fù)合防水做法就是把防水卷材和防水涂料粘結(jié)在一起，發(fā)揮各自的優(yōu)勢，共同作用形成一個(gè)有效的復(fù)合防水層。卷材與涂料復(fù)合使用時(shí)兩者應(yīng)具有相容性，既不產(chǎn)生有害的反應(yīng)，又要具有良好的粘結(jié)性能。但是對于兩種材料是否相容目前沒有相關(guān)的試驗(yàn)數(shù)據(jù)可以參考。
本研究對防水卷材和涂料復(fù)合后的「粘結(jié)剝離性能」進(jìn)行考察，以期為防水材料相容性的研究提供參考，為復(fù)合防水層設(shè)計(jì)時(shí)的選材提供幫助。
實(shí)驗(yàn)部分
卷材：
1）SBS改性瀝青防水卷材（下稱SBS卷材）：Ⅱ型、4 mm厚；
2）自粘聚合物改性瀝青防水卷材：N類、Ⅰ型、PE膜，1.5 mm厚；
3）PVC防水卷材：H類、1.2 mm厚；
4）TPO防水卷材：P型、1.5 mm厚；
5）EPDM防水卷材：1.5 mm厚；
6）EVA防水板：1.5 mm厚；
7）HDPE防水板。
將上述7種防水卷材分別記為A、B、C、D、E、F、G。
涂料：
1）JS防水涂料；
2）聚氨酯防水涂料；
3）熱熔橡膠瀝青防水涂料。
將上述3種防水涂料分別記為1#、2#、3#。

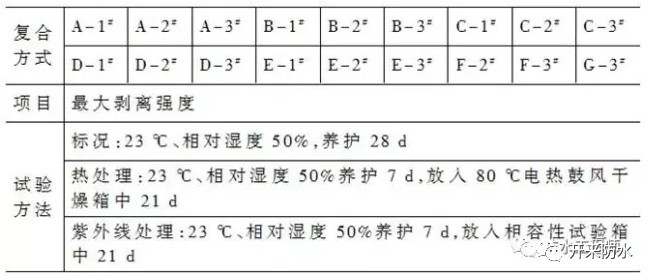

選取防水卷材和防水涂料復(fù)合后的粘結(jié)剝離強(qiáng)度作為檢測對象，包括標(biāo)準(zhǔn)條件養(yǎng)護(hù)、熱處理以及紫外線處理后的剝離強(qiáng)度。試驗(yàn)方案如下：
結(jié)果與分析
1）SBS卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復(fù)合后的粘結(jié)剝離性能
從試驗(yàn)現(xiàn)象看，JS防水涂料及聚氨酯防水涂料與SBS卷材粘接后很容易彼此分離，且相互之間不存在黏性。熱熔橡膠瀝青防水涂料由于自身是黏稠狀且具有蠕變性，與SBS卷材粘接后盡管剝離強(qiáng)度數(shù)值偏低，但仍具有較好的黏性，能保護(hù)卷材不被破壞，同時(shí)能適應(yīng)基層的變形和開裂。
2）自粘聚合物改性瀝青防水卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復(fù)合后的粘結(jié)剝離性能
從試驗(yàn)現(xiàn)象看，與JS防水涂料復(fù)合后進(jìn)行剝離試驗(yàn)的過程中，自粘聚合物改性瀝青防水卷材的瀝青層有一部分牢牢附著在JS防水涂料表面，兩者很好地粘合在一起。與聚氨酯防水涂料及與熱熔橡膠瀝青防水涂料復(fù)合粘接時(shí)，自粘聚合物改性瀝青防水卷材的瀝青層幾乎與涂料層緊緊粘接在一起，剝離過程中只剩下PE膜。
3）PVC防水卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復(fù)合后的粘結(jié)剝離性能
PVC防水卷材與JS防水涂料及聚氨酯防水涂料復(fù)合后的粘結(jié)剝離性能較好，且標(biāo)況條件下的剝離強(qiáng)度＞熱處理后的剝離強(qiáng)度＞紫外線處理后的剝離強(qiáng)度。PVC防水卷材與熱熔橡膠瀝青防水涂料復(fù)合后的粘結(jié)剝離強(qiáng)度較低。
4）TPO防水卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復(fù)合后的粘結(jié)剝離性能
TPO防水卷材與3種防水涂料復(fù)合后的粘結(jié)剝離強(qiáng)度在標(biāo)況條件、熱處理、紫外線處理后都比較低。試驗(yàn)過程中也發(fā)現(xiàn)，在剝離過程中TPO防水卷材與3種防水涂料之間都很容易分離。本研究采用的TPO防水卷材為P型產(chǎn)品，表面光滑，與涂料的復(fù)合粘結(jié)剝離性能不佳。建議在進(jìn)行復(fù)合防水施工時(shí)采用配套膠粘劑，或者選擇帶纖維背襯L型的TPO防水卷材。
5）EPDM防水卷材與JS防水涂料、聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復(fù)合后的粘結(jié)剝離性能
EPDM防水卷材與3種防水涂料復(fù)合后的粘結(jié)剝離強(qiáng)度在標(biāo)況條件、熱處理、紫外線處理后都比較低。試驗(yàn)過程中發(fā)現(xiàn)在剝離過程中EPDM防水卷材與3種防水涂料很容易分離，復(fù)合效果很差，達(dá)不到復(fù)合防水層的要求。
6）EVA防水板與聚氨酯防水涂料、熱熔橡膠瀝青防水涂料復(fù)合后的粘結(jié)剝離性能
由于EVA防水板表面比較光滑，與聚氨酯防水涂料直接復(fù)合的情況并不理想，在復(fù)合過程中粘接不牢固，容易移動(dòng)；并且EVA防水板材質(zhì)較硬，與聚氨酯防水涂料不容易完全貼合，粘結(jié)區(qū)域容易產(chǎn)生空隙，進(jìn)而影響剝離性能。熱熔橡膠瀝青防水涂料在融化過程中，由于溫度較高，在復(fù)合時(shí)會(huì)造成EVA防水板表面嚴(yán)重褶皺翹邊。
7）HDPE防水板與熱熔橡膠瀝青防水涂料復(fù)合后的粘結(jié)剝離性能
HDPE防水板與熱熔橡膠瀝青防水涂料的復(fù)合是采用刷涂方式，熱處理及紫外線處理后基本沒有變化。
相關(guān)推薦
推薦新聞
